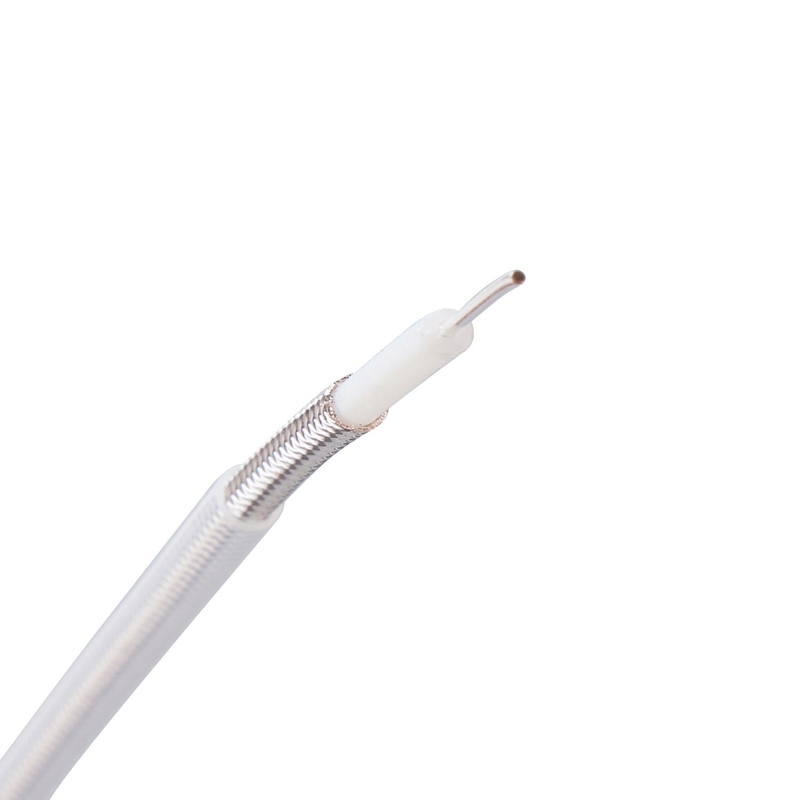

كابل محوري منخفض الخسارة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Dingzun |
| إصدار الشهادات | UL,CE,ISO9001 |
| رقم الموديل | 08-02 |
تستخدم الكابلات المحورية بشكل شائع من قبل مشغلي الكابلات وشركات الهاتف وموفري الإنترنت في جميع أنحاء العالم لنقل البيانات والفيديو والاتصالات الصوتية للعملاء.كما أصبح يستخدم على نطاق واسع في المنزل.
كان الكبل متحد المحور كتقنية موجودًا منذ فترة طويلة (منذ أوائل القرن العشرين) وله العديد من المزايا الفريدة لنقل موثوق ودقيق.
كما أن لديها بعض القيود التي تؤدي في بعض الحالات إلى استبدالها بكابلات الألياف الضوئية أو كبلات الفئات أو أحيانًا بإشارات لاسلكية.
مفتاح نجاح الكبل متحد المحور هو تصميمه المحمي ، والذي يمكّن النواة النحاسية للكابل من نقل البيانات بسرعة دون أن تتعرض للاضطراب أو التلف بسبب العوامل البيئية.
بناء:
الكبل متحد المحور هو نوع من الكابلات التي يكون موصلها الداخلي محاطًا بطبقة عازلة محاطة بدرع موصل.يحتوي العديد أيضًا على معاطف عازلة.يوضح الشكل التالي هيكل الكابل النموذجي.تتدفق الإشارة الكهربائية عبر الموصل المركزي.
1. موصل مركزي - صلب مكسو بالنحاس.
2. رابط الموصل المركزي - يستخدم قشر البوليمر النظيف لمنع هجرة المياه.
3. عازل - يوفر البولي إيثيلين رغوة ذات خلية مغلقة مستقرة ميكانيكياً مع نسبة عالية من VP.
4. أول موصل خارجي - طبقة واقية مرتبطة بقوة بالنواة العازلة مع شريط ألومنيوم - بوليمر.
5. الموصل الخارجي الثاني - يتم استخدام شريط ألمنيوم بوليمر إضافي في هياكل درع ثلاثية ورباعية لتعزيز عزل الدرع عالي التردد قبل وبعد الثني.
6. الموصل الخارجي الثالث - يتم استخدام شرائح ألمنيوم بوليمرية إضافية في هياكل ثلاثية ورباعية الدروع لتعزيز عزل التدريع عالي التردد قبل وبعد الانحناء.
7. موصل خارجي رابع - يتم استخدام جديلة ألمنيوم إضافية 34 أو 36 AWG في هيكل رباعي الدروع لزيادة تحسين عزل التدريع منخفض التردد في بيئات ضوضاء RF الشديدة.
8. عامل حماية مقاوم للتآكل
داخلي وفوقي - تصميم مادة مانعة للتنقيط
8. عامل حماية مقاوم للتآكل
داخلي وأعلى - مادة مانعة للتنقيط مصممة للتخلص من هجرة الرطوبة إلى هيكل الكابل.
تحت الأرض - مركب سائل يقوم بإغلاق فواصل السترات الصغيرة.
9. الغلاف - يمكن استخدام الغلاف الخارجي المستقر للأشعة فوق البنفسجية من البولي إيثيلين (PE) أو البولي فينيل كلوريد (PVC) لحماية الأسلاك الأساسية أثناء التركيب وإطالة عمر تركيب الكابلات.
10. رسول متكامل - عضو دعم سلك فولاذي كربوني مجلفن متصل بالكابل من خلال شبكة قابلة للفصل.
مواصفات المنتج:
خصائص موحدة مقاومة الخسارة المنخفضة انتقال تأخير انتقال أداء كهربائي ممتاز مقاومة التداخل الكهرومغناطيسي ونعومة جيدة ، ليس فقط الوزن الخفيف ، ولها خصائص مقاومة درجات الحرارة العالية ، مقاومة الرطوبة ، مقاومة التآكل ، التدريع ، التوهين ، الموجة الدائمة وغيرها من المؤشرات لديها كهرباء ممتازة ، لا يحتوي على مواد ضارة ، بما يتماشى مع معايير ROHS
التطبيقات الرئيسية: يستخدم هوائي نظام اتصالات الكمبيوتر على نطاق واسع في الاتصالات والطيران والروبوتات الذكية والعسكرية وغيرها من المجالات.
المعايير الفنية
درجة الحرارة المقدرة: -55 درجة مئوية + 200 درجة مئوية
الفولطية المقدرة: اختبار الجهد 2000 فولت ، جهد اختبار الشرارة 4000 فولت
موصل: النحاس الشظية
العزل: PTFE
اللون: بني فاتح ، شفاف ، أزرق
الشهادة / المعيار: المنتج متوافق مع RoHS ومعيار مثبطات اللهب
التطبيق: يستخدم على نطاق واسع لنقل الإشارات عالية التردد في معدات الاتصالات أو غيرها من المعدات الإلكترونية
| أسلوب |
موصل رقم / ضياء. (مم) |
القطر الخارجي (مم) | طبقات الدرع |
متوسط سمك السترة (مم) |
التطوير التنظيمي (مم) |
ثابت التوهين (≤dB / م) | ||
| 30 هرتز | 200 هرتز | 3000 هرتز | ||||||
| SF46F-50-1.5-1 | 7 / 0.18 | 1.50 | 1 | ≥0.25 | 2.55 | 0.19 | 0.50 | 2.0 |
| SF46F-50-1.5-2 | 7 / 0.18 | 1.50 | 2 | 3.10 | 0.19 | 0.50 | 2.0 | |
| SF46F-50-2-1 | 7 / 0.254 | 2.20 | 1 | 3.30 | 0.12 | 0.31 | 1.27 | |
| SF46F-50-2-2 | 7 / 0.254 | 2.20 | 2 | 3.95 | 0.12 | 0.31 | 1.27 | |
| SF46F-50-3-1 | 7 / 0.35 | 3.00 | 1 | ≥0.35 | 4.35 | 0.086 | 0.23 | 0.95 |
| SF46F-50-3-2 | 7 / 0.35 | 3.00 | 2 | 5.10 | 0.086 | 0.23 | 0.95 | |
| SF46F-75-1.5-1 | 7 / 0.10 | 1.50 | 1 | ≥0.25 | 2.50 | 0.20 | 0.50 | 2.0 |
| SF46F-75-1.5-2 | 7 / 0.10 | 1.50 | 2 | 3.10 | 0.20 | 0.50 | 2.0 | |
| SF46F-75-2 | 7 / 0.14 | 2.20 | 1 | 3.25 | 0.12 | 0.31 | 1.27 | |
| SF46F-75-3-1 | 7 / 0.18 | 3.00 | 1 | ≥0.35 | 4.35 | 0.086 | 0.23 | 0.95 |
| SF46F-75-3-2 | 7 / 0.18 | 3.00 | 2 | 5.10 | 0.086 | 0.23 | 0.95 | |
