| مكان المنشأ | شنغهاي |
| اسم العلامة التجارية | dingzun |
| إصدار الشهادات | ul |
| رقم الموديل | ص -37 |

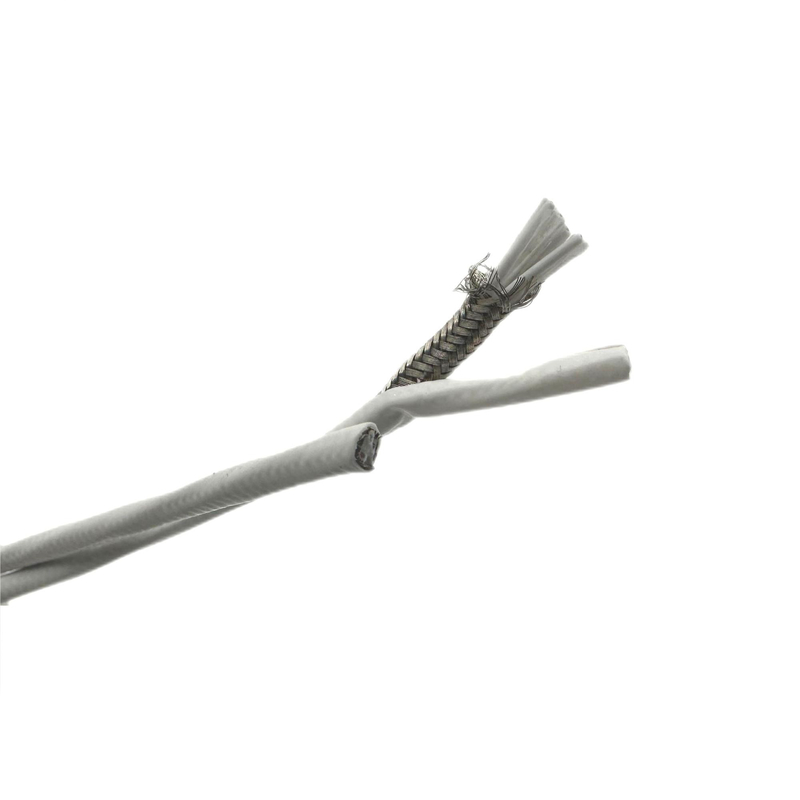

الوصف: 4 كبل معزول ومغلف من مادة PTFE رباعي النواة
الموصل: نحاس مطلي بالنيكل
البناء: 7 / 0.16 مم
منطقة القسم: 0.14mm2
النوى: 4
العزل: PTFE
سمك العزل: 0.25 مم
ضياء الأسلاك: 0.98 مللي متر
ألوان العزل: أبيض / أبيض / أحمر / أحمر
الدرع: النحاس والنيكل مضفر 0.12 مم
تغطية أكثر من 85٪
سترة: PTFE
سمك السترة: 0.35 مم
OD: 3.60 ± 0.15 مم
لون الجاكيت: أبيض
درجة حرارة التشغيل: -160 درجة مئوية - + 260 درجة مئوية ، لفترة قصيرة: + 310 درجة مئوية
جهد التشغيل: 600 فولت
هذا هو كابل تحكم متعدد النواة ptfe.مقارنةً بكابل التحكم PVC العادي ، طلب العميل عزل ptfe وسترة PTFE ، حيث يحتاج إلى استخدام هذه الكابلات في حالة درجة حرارة عالية جدًا.كما نعلم ، يمكن لـ PTFE تحمل درجة حرارة عالية تصل إلى 260 درجة.
لذلك ، لا يمكن أن يكون الموصل من النحاس المطلي بالقصدير العادي ، لأنه في ظل هذه درجة الحرارة المرتفعة ، يتأكسد الموصل بسهولة ، وقد استخدمنا النحاس المطلي بالنيكل ، والذي يمكن أن يحمي الموصل من بيئة العمل ذات درجة الحرارة العالية.
أخيرًا ، طلب العميل Armor ، نحتاج إلى استخدام نحاس النيكل أيضًا للتضفير ، والذي يمكن أن يحمي الكبل ، ويحمي التداخلات البيئية ، يحتاج القطر الكلي الصارم إلى إنتاج دقيق للغاية ، وكابل Dingzun الذي كان يشارك في تصنيع الأسلاك والكابلات ذات درجة الحرارة العالية أكثر من 18 عامًا ، يمكنه التعامل مع كابلات PTFE متعددة النواة.
| كابل مصفح | ||||||||
| أزواج | قطر الموصل الاسمي | سمك العزل الاسمي | سمك داخلي | القطر الداخلي | قطر الفولاذ المدرع | سمك جاك جيت | الأعلى.القطر الكلي | الوزن المقدر |
| أزواج | مم | مم | مم | مم | مم | مم | مم | كجم / كم |
| 2 (0) | 0.9 | 0.3 | 0.8 | 5.7 | 0.9 | 1.3 | 10.1 | 200 |
| 5 | 0.9 | 0.3 | 1 | 9.4 | 0.9 | 1.4 | 14.1 | 370 |
| 10 | 0.9 | 0.3 | 1.1 | 13 | 1.25 | 1.5 | 18.6 | 610 |
| 20 | 0.9 | 0.3 | 1.2 | 16.8 | 1.25 | 1.6 | 22.7 | 930 |
| 30 | 0.9 | 0.3 | 1.4 | 19.9 | 1.6 | 1.7 | 26.7 | 1390 |
| 50 | 0.9 | 0.3 | 1.6 | 25.4 | 1.6 | 1.9 | 32.6 | 1940 |
| 100 | 0.9 | 0.3 | 1.9 | 35.5 | 2 | 2 | 44.1 | 3700 |
| محجوب | ||||||||
| 2 (0) | 0.9 | 0.3 | 0.8 | 6.2 | 0.9 | 1.3 | 10.6 | 220 |
| 5 | 0.9 | 0.3 | 1 | 9.9 | 0.9 | 1.4 | 14.6 | 380 |
| 10 | 0.9 | 0.3 | 1.1 | 13.5 | 1.25 | 1.5 | 19.1 | 630 |
| 20 | 0.9 | 0.3 | 1.2 | 17.3 | 1.25 | 1.6 | 23.2 | 955 |
| 30 | 0.9 | 0.3 | 1.4 | 20.4 | 1.6 | 1.7 | 27.2 | 1415 |
| 50 | 0.9 | 0.3 | 1.6 | 25.9 | 1.6 | 1.9 | 33.1 | 2000 |
| 100 | 0.9 | 0.3 | 1.9 | 36 | 2 | 2 | 44.6 | 3750 |
| كابل غير مدرع | ||||||||
| أزواج | قطر الموصل الاسمي | منطقة القسم | سماكة العزل | سمك سترة | الأعلى.القطر الكلي | الوزن المقدر | ||
| أزواج | مم | مم 2 | مم | مم | مم | كجم / كم | ||
| غير محمي | ||||||||
| 2 (0) | 0.9 | 0.64 | 0.3 | 1.3 | 5.7 | 45 | ||
| 5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.4 | 115 | ||
| 10 | 0.9 | 0.64 | 0.3 | 1.5 | 13 | 205 | ||
| 20 | 0.9 | 0.64 | 0.3 | 1.6 | 16.8 | 380 | ||
| 30 | 0.9 | 0.64 | 0.3 | 1.7 | 19.9 | 570 | ||
| 50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.4 | 920 | ||
| 100 | 0.9 | 0.64 | 0.3 | 2 | 35.5 | 1820 | ||
| محجوب | ||||||||
| 2 (0) | 0.9 | 0.64 | 0.3 | 1.3 | 6.2 | 50 | ||
| 5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.9 | 125 | ||
| 10 | 0.9 | 0.64 | 0.3 | 1.5 | 13.5 | 215 | ||
| 20 | 0.9 | 0.64 | 0.3 | 1.6 | 17.3 | 390 | ||
| 30 | 0.9 | 0.64 | 0.3 | 1.7 | 20.4 | 580 | ||
| 50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.9 | 940 | ||
| 100 | 0.9 | 0.64 | 0.3 | 2 | 36 | 1850 | ||
