كابل محمي متعدد النواة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Dingzun |
| إصدار الشهادات | UL,CE,ISO9001 |
| رقم الموديل | Z-43 |
Z-43
التفاصيل: SIHF GLP
الوصف: 3 كابل محوري موصل محوري
تفاصيل:
3x كابل متحد المحور
الموصل: نحاس مطلي بالفضة
البناء: 42 / 0.08
العزل: FEP
التغليف: شريط PTFE
الدرع: سلك نحاسي معلب مضفر
السترة: FEP
الحشو: الألياف الزجاجية
الدرع العام: سلك نحاسي معلب مضفر
الغلاف الخارجي: FEP
الشاشة: الفولاذ المقاوم للصدأ مضفر
درجة الحرارة المقدرة: 200 درجة
الفولطية المقدرة 300 فولت
النوع: كابل متحد المحور
| AWG | عدد النوى | المقطع العرضي للموصل مم ^ 2 |
OD الاسمي مم |
وزن النحاس كجم / كم |
إجمالي وزن كجم / كم |
| 18 | 2 | 0.75 | 7.2 | 14.4 | 88 |
| 18 | 3 | 0.75 | 7.6 | 21.6 | 99 |
| 18 | 4 | 0.75 | 8.1 | 29 | 121 |
| 18 | 5 | 0.75 | 9.2 | 36 | 147 |
| 18 | 6 | 0.75 | 9.9 | 43 | 169 |
| 18 | 7 | 0.75 | 9.9 | 50 | 178 |
| 17 | 2 | 1 | 7.6 | 19 | 98 |
| 17 | 3 | 1 | 8 | 29 | 119 |
| 17 | 4 | 1 | 8.8 | 38 | 139 |
| 17 | 5 | 1 | 9.7 | 48 | 167 |
| 17 | 6 | 1 | 10.4 | 58 | 185 |
| 17 | 7 | 1 | 10.4 | 67 | 194 |
| 16 | 2 | 1.5 | 8.3 | 29 | 126 |
| 16 | 3 | 1.5 | 8.7 | 43 | 143 |
| 16 | 4 | 1.5 | 9.6 | 58 | 170 |
| 16 | 5 | 1.5 | 10.4 | 72 | 198 |
| 16 | 6 | 1.5 | 11.4 | 86 | 245 |
| 16 | 7 | 1.5 | 11.4 | 101 | 256 |
| 16 | 8 | 1.5 | 12.7 | 116 | 315 |
| 16 | 10 | 1.5 | 14 | 144 | 370 |
| 16 | 12 | 1.5 | 14.5 | 173 | 408 |
| 16 | 14 | 1.5 | 15.6 | 202 | 471 |
| 16 | 16 | 1.5 | 17 | 231 | 541 |
| 16 | 18 | 1.5 | 17.8 | 260 | 599 |
| 16 | 20 | 1.5 | 18.3 | 288 | 630 |
| 16 | 24 | 1.5 | 20.4 | 346 | 760 |
| 14 | 2 | 2.5 | 9.7 | 48 | 165 |
| 14 | 3 | 2.5 | 10.2 | 72 | 238 |
| 14 | 4 | 2.5 | 11.5 | 96 | 268 |
| 14 | 5 | 2.5 | 12.7 | 120 | 315 |
| 14 | 6 | 2.5 | 13.7 | 144 | 370 |
| 14 | 7 | 2.5 | 13.7 | 168 | 385 |
| 14 | 12 | 2.5 | 17.6 | 288 | 608 |
| 12 | 2 | 4 | 11.5 | 77 | 255 |
| 12 | 3 | 4 | 12.2 | 115 | 299 |
| 12 | 4 | 4 | 13.4 | 154 | 365 |
| 12 | 5 | 4 | 15.1 | 192 | 455 |
| 12 | 6 | 4 | 16.4 | 230 | 525 |
| 12 | 7 | 4 | 16.4 | 269 | 556 |
| 10 | 2 | 6 | 12.9 | 115 | 326 |
| 10 | 3 | 6 | 13.7 | 173 | 401 |
| 10 | 4 | 6 | 14.8 | 230 | 485 |
| 10 | 5 | 6 | 16.8 | 288 | 602 |
| 10 | 6 | 6 | 18.2 | 346 | 701 |
| 10 | 7 | 6 | 18.2 | 403 | 736 |
| 8 | 2 | 10 | 17.3 | 192 | 543 |
| 8 | 3 | 10 | 18.4 | 288 | 652 |
| 8 | 4 | 10 | 20.6 | 384 | 825 |
| 8 | 5 | 10 | 22.5 | 480 | 987 |
| 6 | 2 | 16 | 20.2 | 308 | 748 |
| 6 | 3 | 16 | 21.5 | 462 | 909 |
| 6 | 4 | 16 | 23.4 | 616 | 1183 |
| 6 | 5 | 16 | 26.2 | 770 | 1393 |
| 4 | 2 | 25 | 23.8 | 480 | 1046 |
| 4 | 3 | 25 | 26 | 720 | 1347 |
| 4 | 4 | 25 | 28.3 | 960 | 1678 |
| 2 | 2 | 35 | 27.2 | 672 | 1378 |
| 2 | 3 | 35 | 29 | 1008 | 1846 |
| 2 | 4 | 35 | 32.3 | 1344 | 2240 |
| 1 | 2 | 50 | 31.4 | 960 | 1869 |
| 1 | 3 | 50 | 33.5 | 1440 | 2384 |
| 1 | 4 | 50 | 37.2 | 1920 | 2702 |
| 2/0 | 2 | 70 | 35.3 | 1344 | 2482 |
| 2/0 | 3 | 70 | 38.3 | 2016 | 3314 |
| 2/0 | 4 | 70 | 42.5 | 2688 | 4074 |
| 3/0 | 2 | 90 | 41.4 | 1824 | 3380 |
| 3/0 | 3 | 90 | 44.8 | 2736 | 4299 |
| 3/0 | 4 | 90 | 49.8 | 3648 | 5339 |
| 4/0 | 3 | 120 | 48.8 | 3465 | 5277 |
| 4/0 | 4 | 120 | 54.1 | 4620 | 6571 |

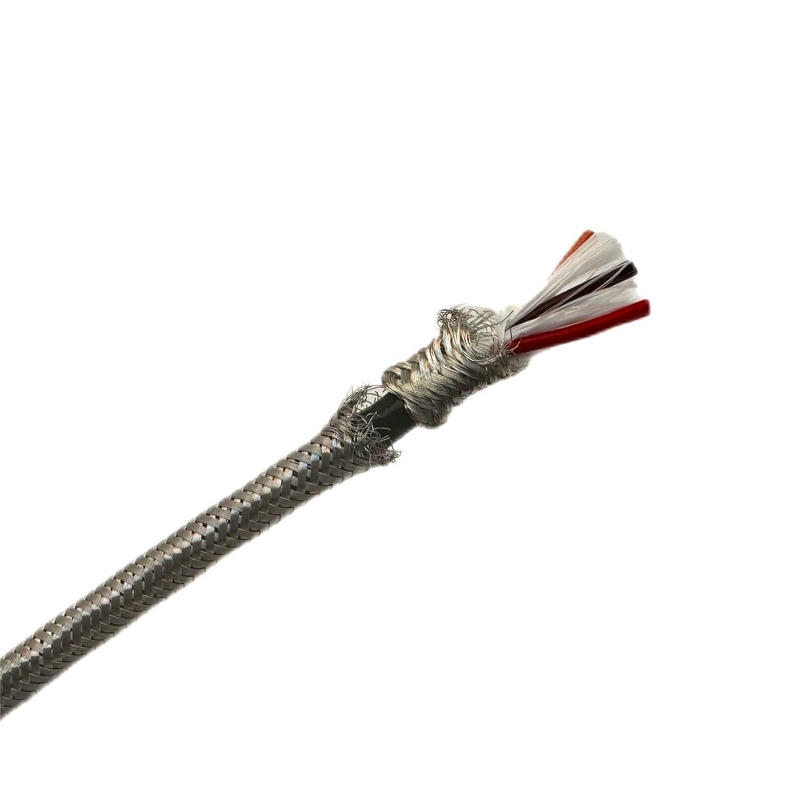

3 كبل موصل محوري هو كابل معقد للغاية.أولاً ، إنه من 3 بناء متحد المحور.يحتوي كل كابل متحد المحور على: موصل نحاسي فضي ، مع عزل fep ولف شريط ptfe ، ثم تجديل النحاس المعلب كدرع ، وأخيراً سترة fep.
من أجل جعل الكبل بأكمله مستديرًا وسلسًا ، نملأ بالألياف الزجاجية ، وبعد ذلك ، درع شامل (جديلة الأسلاك النحاسية المعلبة) ، الغلاف الخارجي هو FEP مرة أخرى.
الشاشة عبارة عن سلك من الفولاذ المقاوم للصدأ مضفر لحماية الكابل بالكامل من التآكل والتمزق.
لذلك ، يمكننا أن نجد درعًا متعدد الطبقات لضمان تقليل فقد الإشارة وعدم التداخل.ويمكن أن يعمل هذا الكابل في بيئة 200 درجة.
