| مكان المنشأ | شنغهاي |
| اسم العلامة التجارية | dingzun |
| إصدار الشهادات | ul |
| رقم الموديل | ص 111 |
تفاصيل:
الموصل: النحاس المعلب
البناء: 7/0.16
الأزواج: 3
زوج ملتوي: مطلوب
العزل: فيب
الدرع: مضفر من الفولاذ المقاوم للصدأ
السترة: سيليكون
النوع: كابل إشارة متعدد الزوج مخصص

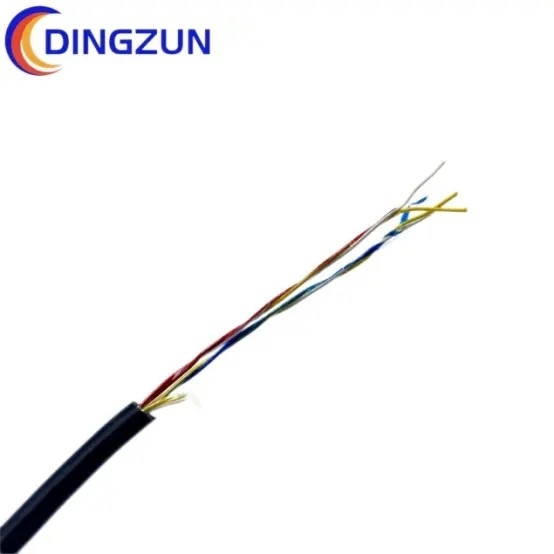

نشكرك على تقديم التفاصيل حول كبل الإشارة المخصص المحمي المكون من 3 أزواج.
تم تصميم هذا الكابل للاستخدام في التطبيقات التي تكون فيها سلامة الإشارة أمرًا بالغ الأهمية.يحتوي الكابل على ثلاثة أزواج من الموصلات، كل منها مصنوع من النحاس المصبوغ ببنية 7/0.16، مما يوفر توصيلًا ممتازًا واستقرارًا في نقل الإشارة.يتم لف كل زوج من الموصلات لتقليل التداخل وتحسين جودة الإشارة.
مادة العزل المستخدمة هي FEP، المعروفة بمقاومتها لدرجات الحرارة العالية، وخصائص العزل الكهربائي الممتازة، وتوهين الإشارة المنخفض.الكابل محمي بدرع مجدول من الفولاذ المقاوم للصدأ، والذي يوفر حماية ممتازة من EMI/RFI، مما يضمن بقاء الإشارة نظيفة ومستقرة حتى في وجود تداخل كهرومغناطيسي خارجي.
الغلاف مصنوع من السيليكون، وهو مقاوم للغاية للحرارة والرطوبة والمواد الكيميائية والأشعة فوق البنفسجية، مما يجعل الكابل مناسبًا للاستخدام في البيئات القاسية.تم تصنيف الكابل ككابل إشارة مخصص متعدد الأزواج، مما يعني أنه يمكن تخصيصه لتلبية متطلبات التطبيقات المحددة.
يعد كبل الإشارة المخصص المحمي المكون من 3 أزواج كابلًا موثوقًا وعالي الأداء يمكن استخدامه في مجموعة متنوعة من التطبيقات حيث تعد سلامة الإشارة أمرًا بالغ الأهمية.إن مزيجه من المواد عالية الجودة والحماية وخيارات التخصيص يجعله خيارًا ممتازًا للاستخدام في البيئات الصعبة حيث يجب أن يلبي الكابل متطلبات محددة.
| كابل مدرع | ||||||||
| أزواج | قطر الموصل الاسمي | سمك العزل الاسمي | سمك داخلي | القطر الداخلي | قطر الصلب المدرع | سمك جاكجيت | الأعلى.القطر الإجمالي | الوزن المقدر |
| أزواج | مم | مم | مم | مم | مم | مم | مم | كجم/كم |
| 2(0) | 0.9 | 0.3 | 0.8 | 5.7 | 0.9 | 1.3 | 10.1 | 200 |
| 5 | 0.9 | 0.3 | 1 | 9.4 | 0.9 | 1.4 | 14.1 | 370 |
| 10 | 0.9 | 0.3 | 1.1 | 13 | 1.25 | 1.5 | 18.6 | 610 |
| 20 | 0.9 | 0.3 | 1.2 | 16.8 | 1.25 | 1.6 | 22.7 | 930 |
| 30 | 0.9 | 0.3 | 1.4 | 19.9 | 1.6 | 1.7 | 26.7 | 1390 |
| 50 | 0.9 | 0.3 | 1.6 | 25.4 | 1.6 | 1.9 | 32.6 | 1940 |
| 100 | 0.9 | 0.3 | 1.9 | 35.5 | 2 | 2 | 44.1 | 3700 |
| محمية | ||||||||
| 2(0) | 0.9 | 0.3 | 0.8 | 6.2 | 0.9 | 1.3 | 10.6 | 220 |
| 5 | 0.9 | 0.3 | 1 | 9.9 | 0.9 | 1.4 | 14.6 | 380 |
| 10 | 0.9 | 0.3 | 1.1 | 13.5 | 1.25 | 1.5 | 19.1 | 630 |
| 20 | 0.9 | 0.3 | 1.2 | 17.3 | 1.25 | 1.6 | 23.2 | 955 |
| 30 | 0.9 | 0.3 | 1.4 | 20.4 | 1.6 | 1.7 | 27.2 | 1415 |
| 50 | 0.9 | 0.3 | 1.6 | 25.9 | 1.6 | 1.9 | 33.1 | 2000 |
| 100 | 0.9 | 0.3 | 1.9 | 36 | 2 | 2 | 44.6 | 3750 |
| كابل غير مدرع | ||||||||
| أزواج | قطر الموصل الاسمي | منطقة القسم | سماكة العزل | سمك سترة | الأعلى.القطر الإجمالي | الوزن المقدر | ||
| أزواج | مم | مم2 | مم | مم | مم | كجم/كم | ||
| غير محمية | ||||||||
| 2(0) | 0.9 | 0.64 | 0.3 | 1.3 | 5.7 | 45 | ||
| 5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.4 | 115 | ||
| 10 | 0.9 | 0.64 | 0.3 | 1.5 | 13 | 205 | ||
| 20 | 0.9 | 0.64 | 0.3 | 1.6 | 16.8 | 380 | ||
| 30 | 0.9 | 0.64 | 0.3 | 1.7 | 19.9 | 570 | ||
| 50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.4 | 920 | ||
| 100 | 0.9 | 0.64 | 0.3 | 2 | 35.5 | 1820 | ||
| محمية | ||||||||
| 2(0) | 0.9 | 0.64 | 0.3 | 1.3 | 6.2 | 50 | ||
| 5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.9 | 125 | ||
| 10 | 0.9 | 0.64 | 0.3 | 1.5 | 13.5 | 215 | ||
| 20 | 0.9 | 0.64 | 0.3 | 1.6 | 17.3 | 390 | ||
| 30 | 0.9 | 0.64 | 0.3 | 1.7 | 20.4 | 580 | ||
| 50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.9 | 940 | ||
| 100 | 0.9 | 0.64 | 0.3 | 2 | 36 | 1850 | ||
