كابل كواكسيال مخصص مقاوم لدرجات الحرارة العالية

مقدمةعاليةكابل كواكسيال مقاوم لدرجة الحرارة

في العديد من الأنظمة الكهربائية والإلكترونية، تلعب أداء الكابلات دوراً حاسماً.أصبحت الكابلات الموحدة المقاومة لدرجات الحرارة العالية مكونات أساسية لا غنى عنها.

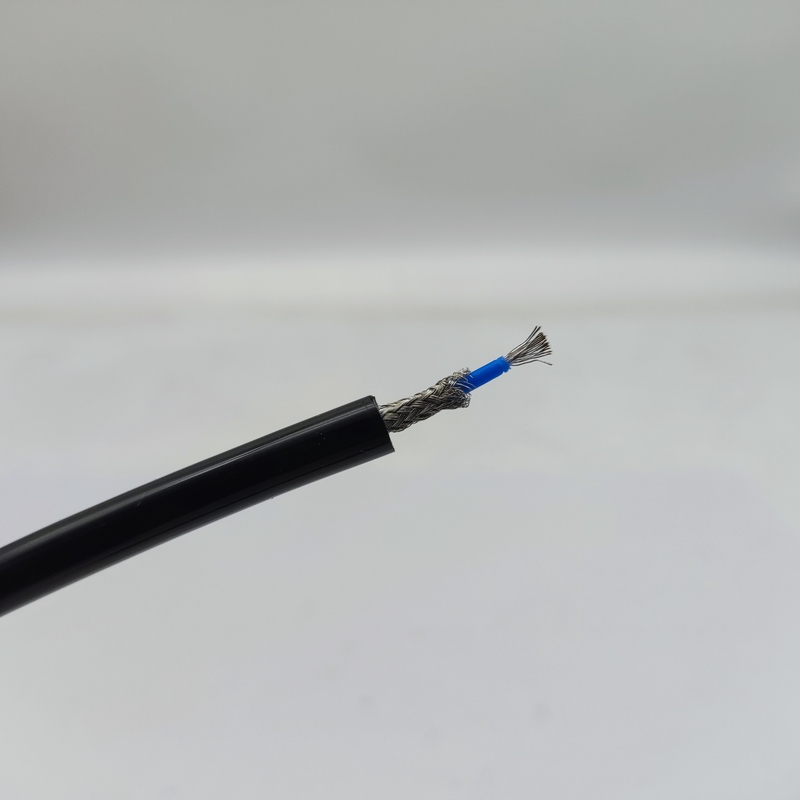

تحليل هيكلي

1. الموصل: يستخدم النحاس المحشور كمادة موصلة. هذا النوع من الموصلات لديه موصلة كهربائية ممتازة ومقاومة للتآكل.طبقة الصلب يمكن أن تمنع بشكل فعال موصل النحاس من الأكسدة أثناء عملية الاستخداملضمان الأداء الكهربائي المستقر للكابل أثناء الاستخدام الطويل الأجل.يمكن أن تقلل الموصلات الكهربائية الجيدة من فقدان الطاقة أثناء نقل الإشارة وتضمن نقل إشارة فعال.

2. طبقة العزل: المادة العازلة هي FEP (الفلور إيثيلين بروبيلين). FEP لديها خصائص عازلة متميزة ، والتي يمكن أن تعزل بشكل فعال الموصل من الخارج ،الوقاية من تسرب الإشارة وحوادث الدائرة القصيرةفي نفس الوقت، لديها أيضا مقاومة عالية درجة الحرارة ممتازة. يمكن أن تحافظ على خصائص ثابتة فيزيائية وكيميائية في بيئات عالية درجة الحرارة،ضمان تشغيل الكابل بشكل طبيعي.

3. عدد النواة: هذا الكابل الموحد له بنية ذات نواة واحدة.هذا التصميم الهيكلي البسيط نسبيا مناسب لبعض سيناريوهات التطبيق مع متطلبات نقل الإشارة بسيطة نسبيا، مما يسمح لها بالتركيز على توفير قناة نقل مستقرة لإشارة واحدة.

4. طبقة الحماية: تتكون طبقة الحماية من خيوط النحاس المعلبة. يمكن أن تحمي بشكل فعال التداخلات الكهرومغناطيسية الخارجية ،ضمان عدم تأثير الحقول الكهرومغناطيسية الخارجية على الإشارات المنقولة داخل الكابل. طبقة الحماية النحاسية المعلبة ليس فقط لها تأثير حماية جيد ولكن أيضا لديها درجة معينة من المرونة، والتي هي مريحة لتركيب الكابلات والأسلاك.

5. السترة: يتم صنع سترة الكابلات من مادة SILICONE (لاصقة السيليكون). لاصقة السيليكون لها مقاومة جيدة لدرجات الحرارة العالية والمنخفضة.يمكنه الحفاظ على مرونة جيدة وخصائص ميكانيكية في نطاق درجة حرارة واسع من - 40 °C إلى + 200 °Cفي نفس الوقت، فإنه يحتوي أيضا على خصائص مثل مقاومة الماء، مقاومة الرطوبة، ومقاومة التآكل الكيميائي،والتي يمكن أن توفر حماية شاملة للهيكل الداخلي للكابل.

الأداء الكهربائي

1. الجهد الاسمي: الجهد الاسمي لهذا الكابل المحوري هو 300/500 فولت، مما يعني أنه يمكن أن يعمل بأمان ومستقر في بيئة بجهد مرحلي 300 فولت وجهد خط 500 فولت.هذا التصميم الجهد المسموح به يجعله مناسبة لمجموعة متنوعة من المعدات الكهربائية والأنظمة الإلكترونية المتوسطة والمنخفضة الجهد.

2. درجة الحرارة المسموح بها: نطاق درجة حرارة عملها من -40 درجة مئوية إلى + 200 درجة مئوية، مما يدل على مقاومة ممتازة لدرجات الحرارة العالية والمنخفضة.مثل الأفران الصناعية، معدات التجفيف عالية درجة الحرارة، وما إلى ذلك، فإنه يمكن أن تعمل بشكل طبيعي دون تدهور الأداء أو تلف بسبب درجة الحرارة المفرطة.مثل المعدات الخارجية في المناطق الباردة، التخزين البارد، وما إلى ذلك، فإنه يمكن أيضا الحفاظ على المرونة جيدة والأداء الكهربائي، وضمان التشغيل العادي للمعدات.

مجالات التطبيق

بسبب خصائصها الممتازة مثل مقاومة درجات الحرارة العالية ومكافحة التداخل، يتم استخدام هذا الكابل المتجانس المقاوم لدرجات الحرارة العالية على نطاق واسع في مجالات متعددة.في مجال الطيران والفضاء، يستخدم لنقل الإشارات من أجهزة الاستشعار وأنظمة التحكم وغيرها من المعدات حول محركات الطائرات. في مجال الأتمتة الصناعية،يمكن استخدامه لربط خطوط الإنتاج الآلية، الروبوتات، وغيرها من المعدات في بيئات درجة الحرارة العالية؛ في صناعة البتروكيماويات، فمن المناسبة لتوصيل الأسلاك للأدوات، وأنظمة المراقبة، الخ.في البيئات عالية الحرارة والآكل مثل مصافي النفط والمصانع الكيميائية.

في الختام، هذاكابل محوري مقاوم لدرجات الحرارة العاليةمع الهياكل والخصائص المحددة ، معتمدة على مقاومة ممتازة لدرجات الحرارة العالية والمنخفضة ، وكذلك الأداء الكهربائي الجيد وآثار الدرع ،يلعب دورا هاما في العديد من سيناريوهات تطبيق درجات الحرارة العالية، مما يوفر ضمانات موثوقة للعمل المستقر لمختلف أنواع المعدات.
